Monarch対応開発キット - UnaMKR -
2019.09.04

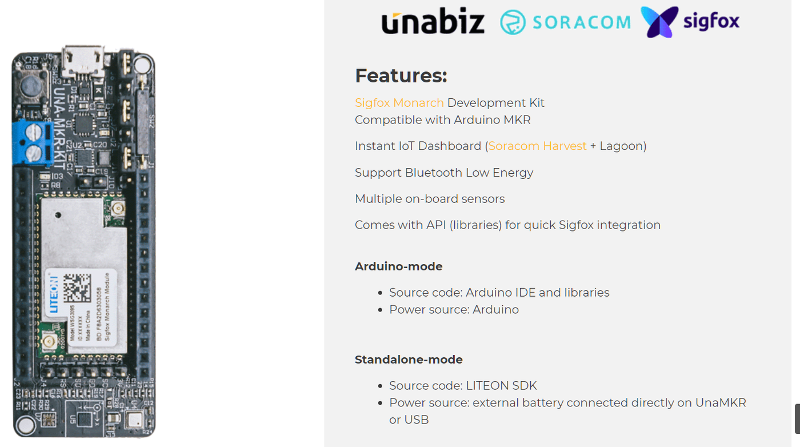

シンガポール・台湾のSigfoxオペレータUnaBizからSigfoxグローバル・シームレス・ローミング技Monarchに対応した開発キットUnaMKRが販売されています。
UnaMKRは、Sigfox Monarchに対応した開発ボードであり、Arduino MRKZERO互換を持ったモードに加え、Modemモード、Embedモードが用意され、様々な視点でのIoT学習やプロトタイプ開発でもお使いいただけます。
海外シームレスローミング技術であるMonarchに関してはこちらも参考にしてください。

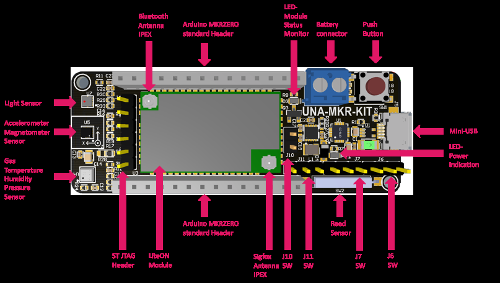

UnaMKRのハードウェア概要
UnaMKRは、各国のSigfox運用技術基準に対応した全RC（RC1～RC6）をサポートした通信モジュールを搭載しているほか、BLEモジュール、9種類のセンサ（BME680、LSM303）が内蔵されています。
| 内容 | 詳細 |
|---|---|
| サイズ | 25 x 69 mm |
| 質量 | 16g |
| Sigfox | Monarch |
| Radio Configuration | RC1、RC2、RC3、RC4、RC5、RC6 |
| Bluetooth | 5.0 |
| アンテナコネクタ | I-PEX SMA |
| 搭載センサ | 加速度、磁気、ガス、温度、湿度、気圧、照度、リードスイッチ、ボタン |
UnaMKRのオペレーションモード
UnaMKRは、下記3種類のモードが用意されており、通信モジュールにATコマンドで直接制御したり、Arduinoや内蔵されているST BlueNRG-2 SoCから制御することも可能であり、様々な試作開発シーンで有効な開発キットとなっています。
- Modem：Sigfox通信モジュールをUSBシリアルケーブルに接続したPC等から直接ATコマンド制御するモード
- Arduino：Arduino MKR Zeroから通信制御するモード
- Embed：低消費電力デバイス向けST BlueNRG-2 SOCから通信制御するモード
| モード | 消費電力量 | 電力源 | センサ利用可否 |
|---|---|---|---|
| Arduino | +（多い） | Arduino Pins | 可 |
| Modem | -（少ない） | Micro USB / DC | 不可 |
| Embed | --（最少） | Micro USB / DC | 可 |
ArduinoモードとModemモードの切り替えはジャンパの切り替え、Embedモードへの切り替えはSTツールを使ったファームウェア更新が必要です。
海外ローミングに対応したLPWAソリューションを作ってみたいという方に適した開発キットかと思います。
内蔵されているLITEON社製通信モジュールも、技適取得済みですし、1年間の無償回線※1 も含まれています。
※1 2022年7月1日をもって、Devkit対応デバイスのDevkit登録（無償回線利用）が終了いたしました。
Sigfox回線をご利用の際には、Sigfox Buyにて有償回線をご購入ください。
Sigfox Buy お申込みからご利用開始までの流れはこちら
こちらに各モードの使用方法をまとめています
