M5Stack BasicでSigfox RFモニタを作る

2020.04.24

M5Stack Basicを使ってSigfoxの超簡易版無線電波測定ツールを作ってみます。

ただし、ここで取得できる電波状況はSigfoxの下り通信を使い、代表局のBase Station IDとそのRSSIを取得するだけのものですので、本来のSigfoxの品質評価指標（Link Quality Indicator：LQI）とはことなります。LQIを取得するためには、Data Advanced Callbackを使用する必要があり、その方法はこちらを参考にしてください。

準備するもの

今回は、M5StackとSigfox Breakout Board [BRKWS01]を使います。

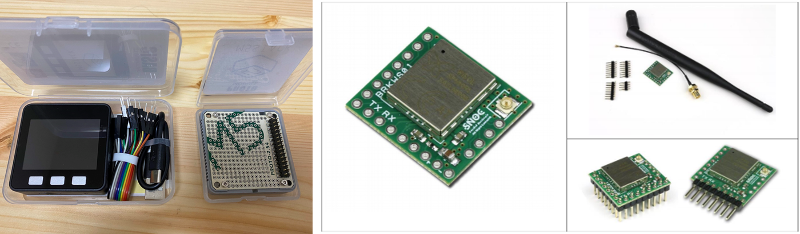

左から、M5Stack Basic、プロトモジュール、Sigfox Breakout Boardとなっています。

M5Stackでの開発準備

M5Stackは、Arduino IDEとM5Flow（MicroPython）の2種類の開発環境が用意されていますが、ここでは、M5Flowを使うためには、M5Stackのファームウェアをアップデートしないといけないということもあり、Arduino IDEを使用することとします。

Arduino IDEの準備

Arduino IDEはこちらからダウンロード、インストールしてください。Arduino IDEを使う場合は、M5Stack用に下記のソフトウェアおよびドライバが必要となります。

  • ESP32ボード定義
  • M5Stackライブラリ
  • CP210X Driver

ESP32ボード定義のインストール

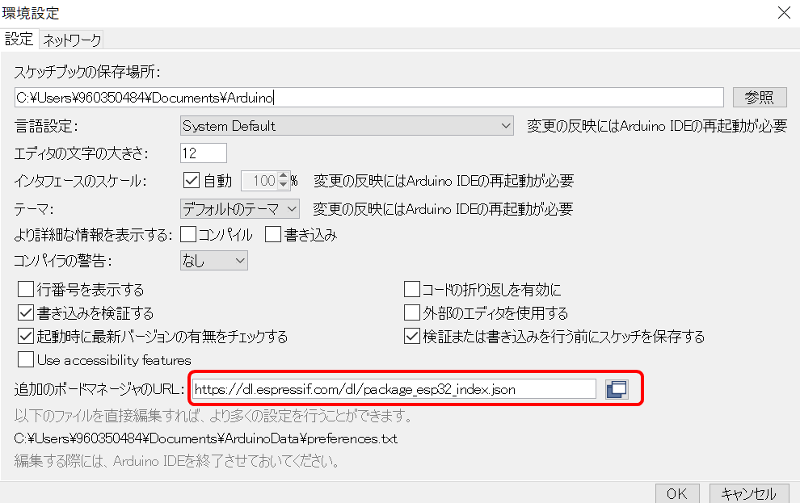

Arduino IDEの[ファイル]_[環境設定]を開きます。


追加のボードマネージャのURLに下記URLを貼り付けます。

https://dl.espressif.com/dl/package_esp32_index.json
その後、[ツール]_[ボード]_[ボードマネージャ]メニューを選択し、ボードマネージャを開きます。ESP32と検索すれば、esp32 by Espressif Systemsが出てくると思いますので、インストールします。

M5Stackライブラリのインストール

次に、[ツール]_[ライブラリの管理]メニューからライブラリマネージャを開き、M5Stack by M5Stack をインストールします。（M5Stackで検索）

CP210X Driver

CP210Xドライバは、M5StackとPCとを接続するUDBケーブル用のドライバとなっており、M5Stackの公式ページから、ご自身のOSにあったドライバをダウンロード、インストールします。

M5StackとSigfox Breakout Boardを接続

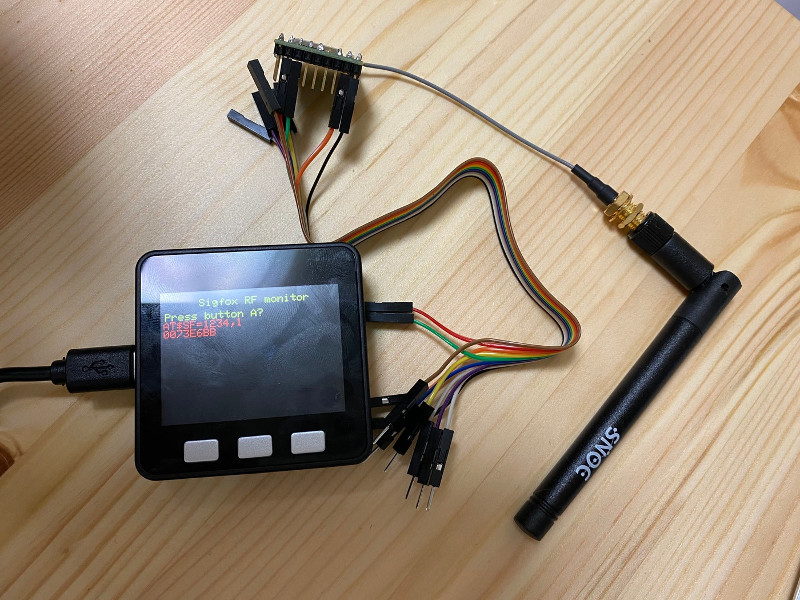

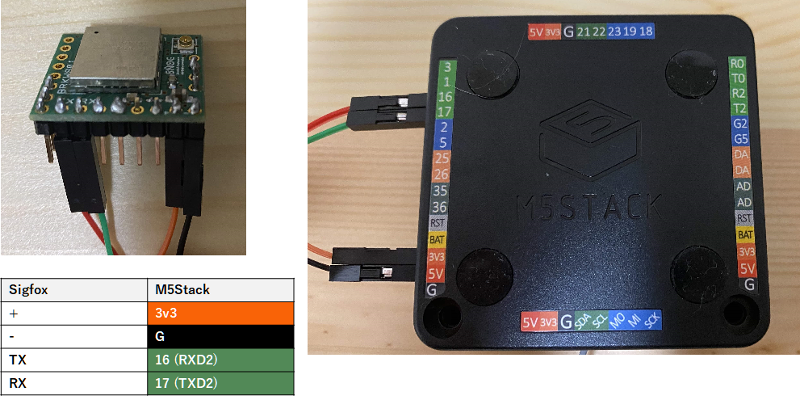

まずは、プロトモジュールを使用せずに、M5Stack付属のピンケーブルを使ってSigfox Breakout Boardを接続します。接続後のイメージは下の写真のようになります。


少し分かりにくいので、配線例を下記に記します。Breackout Boardに3.3Vの入力と、UART用のTX/RXを接続することとなります。Breakout Boardの使い方については、こちらを参考にしてください。


Sigfox下り通信

冒頭にも述べた通り、今回の仕組みは、Sigfoxの下り通信を使って返されるBase Station IDとRSSIを取得し、M5Stack上に表示するというものになっていますので、少しSigfox下り通信について説明しておきます。

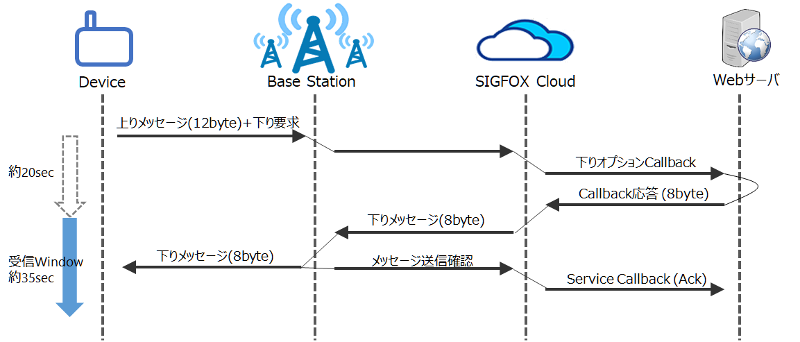

Sigfoxの下り通信は、デバイスから上りメッセージを送信する際に、下り要求オプションを追加する事から始まります。通常上りメッセージは、SigfoxクラウドからアプリケーションサーバにCallbackされますが、その時に下り要求オプションが付いているメッセージは、アプリケーションサーバでJSON形式の応答を返すことにより、元のデバイスまで、その下りメッセージが送信される仕組みとなっています。この仕組みを有効にするには、SigfoxクラウドのDevice Type設定でDownlink modeをCallbackに設定する必要があります。


ちなみに、上りメッセージは複数局で受信されますが、下りメッセージは、最も有効な局（一局）から返信されます。

Sigfox下りメッセージの準備

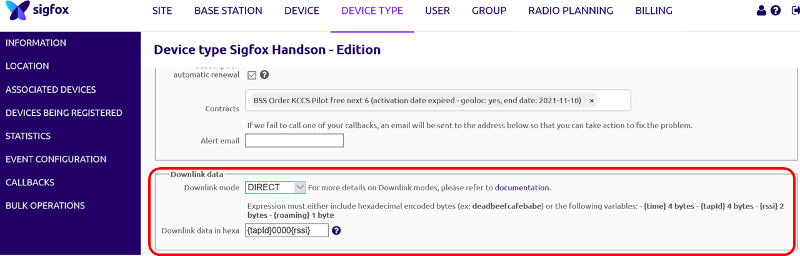

Sigfox下りメッセージに対応するために、SigfoxクラウドDevice Type設定のDownlink dataの設定をします。


Downlink modeは、通常はアプリケーションサーバを経由するため、CALLBACKを選択しますが、今回は、アプリケーションサーバを経由しない（つまり、Sigfoxクラウドから直接ダウンリンクを返す）ようにしたいので、DIRECTを選択します。
DIRECTを選択した場合、Downlink data in hexaという入力項目が有効になります。ここでは、デフォルト設定の通り、{tapid}0000{rssi}と設定しておきます。

tapidは、下りメッセージを送信する局のID、rssiはその局が受信したメッセージの受信レベルを意味します。

サンプルコード

M5Stack側のサンプルコードを以下に記します。

m5stack.c
#include  void setup() {
  M5.begin(true, false, true);

  M5.Power.begin();

  Serial.begin(9600);
  Serial2.begin(9600, SERIAL_8N1, 16, 17);

  M5.Lcd.clear(BLACK);
  M5.Lcd.setTextColor(YELLOW);
  M5.Lcd.setTextSize(2);
  M5.Lcd.setCursor(65, 10);
  M5.Lcd.println("Sigfox RF monitor");
  M5.Lcd.setCursor(0, 35);
  M5.Lcd.println("A: Send Message");
  M5.Lcd.println("B: Send Message with DL");
  M5.Lcd.println("C: Check Device ID");
  M5.Lcd.setTextColor(RED);
}

void loop() {
  if (Serial2.available()) {
    displayResults(Serial2.readString());
  }
  M5.update();

  if (M5.BtnA.wasReleased()) {
    M5.Lcd.println("Send Message.");
    Serial2.println("AT$SF=1234");
  } else if (M5.BtnB.wasReleased()) {
    M5.Lcd.println("Send Message with Ack.");
    Serial2.println("AT$SF=5678,1");
  } else if (M5.BtnC.wasReleased()) {
    M5.Lcd.print("Device ID: ");
    Serial2.println("AT$I=10");
  }
}

void displayResults(String ack)
{
  M5.Lcd.println(ack);
  int i = ack.indexOf("RX=");
  if (i >= 0) {
    ack.replace(" ", "");
    String bs = ack.substring(i + 6, i + 11);
    String rs = ack.substring(i + 15);
    signed int rssi = (int16_t)(strtol(rs.c_str(), NULL, 16));
    M5.Lcd.print("BSID: ");
    M5.Lcd.println(bs);
    M5.Lcd.print("RSSI: ");
    M5.Lcd.println(rssi);
  }
}

3種類のボタン（A / B / C）に応じたコマンドを用意していますが、RSSI確認に使うのは、ボタンBを押した時です。
ボタンBを押すと、AT$SF=5678,1というフレーム送信コマンドが、Serial2からBreakout Board側に送られるようにしています。5678は適当なPayloadですが、その後の1が、下り要求オプションとなります。
下り受信までには数十秒要しますが、送られてきた下りメッセージを、このモジュールはRX=で始まる応答として返すようです。その後のデータ配列は、Sigfoxクラウドで設定したDownlink data in hexaに従います。今回の場合は{tapid}0000{rssi}です。

動作確認

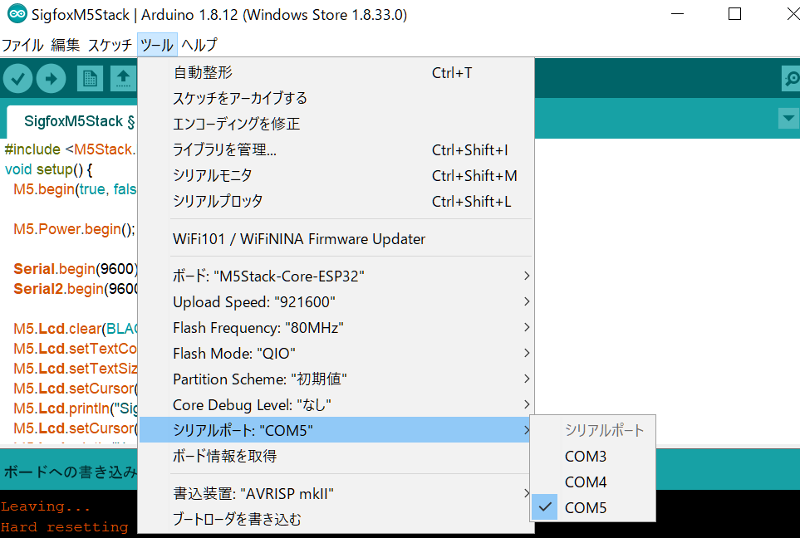

Arduino IDEで、ボードの選択がM5Stack-Core-ESP32となっていること、シリアルポートがM5Stackとの接続ポートであることを確認後、スケッチのコンパイル及びマイコンボードへの書き込みを行います。

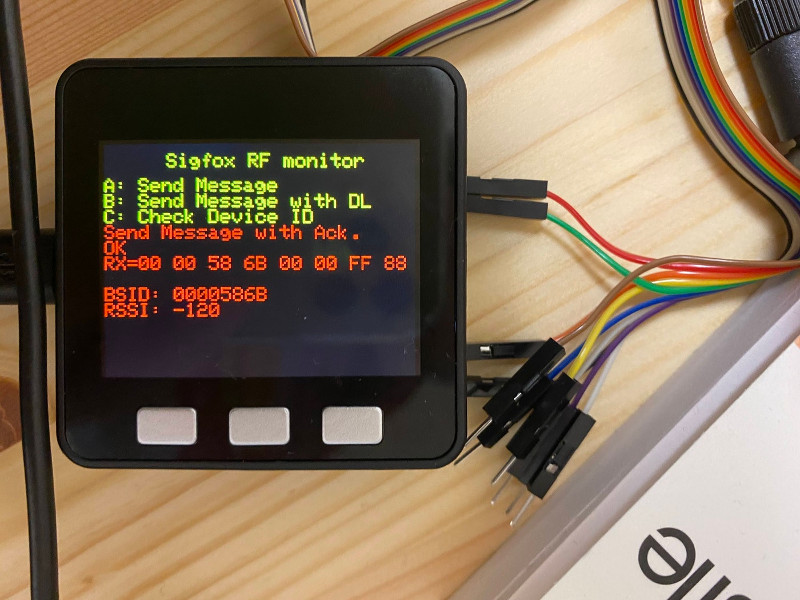

無事成功し、Bボタンを押すと、下の写真のように受信レベルが確認できると思います。


M5Stackプロトモジュールで

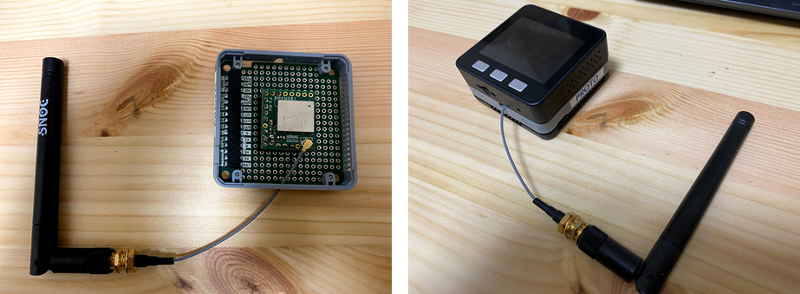

Breakout Board基板が丸出しというのも気になる場合、M5Stackプロトモジュール内にモジュールを配置することにより、少しはスマートになるかと思います。プロトモジュールにはケーブル出しの穴もあるので、外部アンテナも付けやすいかと思います。（中段のグレーのモジュールがM5Stackプロトモジュールです。）


ただ、純正のプロトモジュールのコネクタからの線だしが面倒なので、はんだ付け時にはがっかりするかもしれませんが。
