メッセージ送信方法 - Sigfox Shield for Arduino
2020.04.20

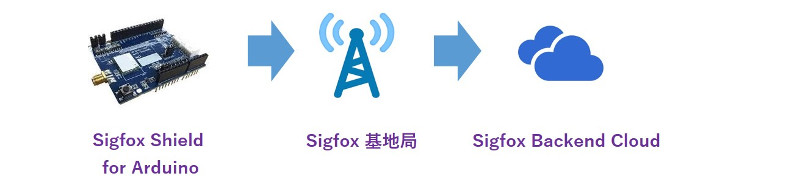

Sigfox Shield for ArduinoはArduinoと接続することでメッセージを送信することができます。ここではArduino Unoを使ってメッセージを送信します。
メッセージを送信するための準備

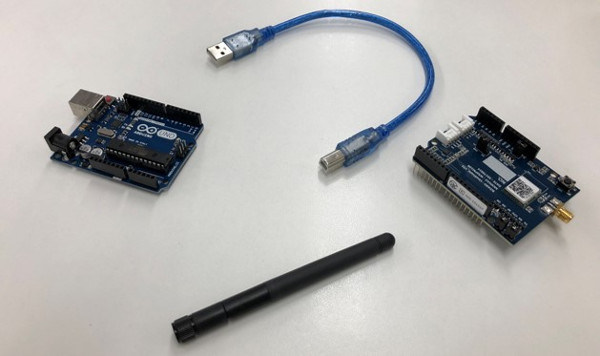

- まず、Arduino UnoとSigfox Shield for Arduinoを用意します。

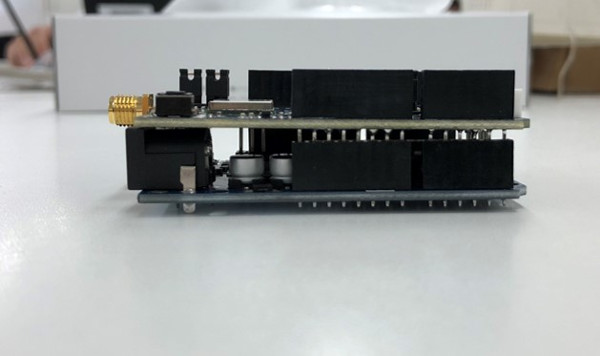

- Arduino UnoとSigfox Shield for Arduinoをしっかりと接続します。

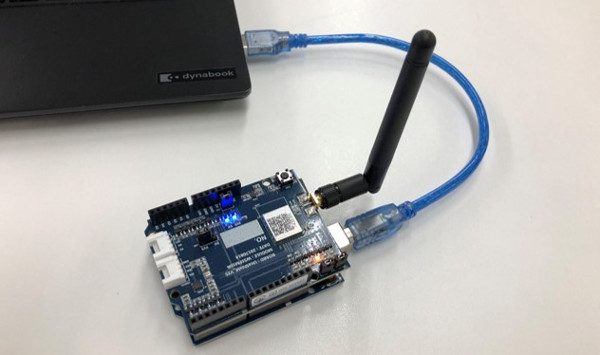

- Sigfox Shield for Arduinoにアンテナを接続し、パソコンのCOMポートにArduino Unoを接続します。
Arduino IDEのインストールとArduinoの接続
- ご自身のOS環境（Windows, Mac OS X, Linux）にあった Arduino IDEをダウンロード / インストール
- インストール終了後、Arduino IDEを起動
- ツール → ボードが"Arduino/Genuino Uno"となっていることを確認
- ArduinoとPCを付属ケーブルで接続し、シリアルポートとして認識されることを確認
- ツール → シリアルポートで認識されたCOM番号を選択
サンプルプログラムの書き込み
- https://github.com/kccs-iot/sigfox-shield-arduinoから"sigfox-shield-arduino-master.zip"をダウンロード

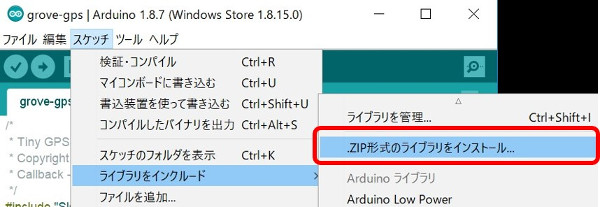

- Arduino IDEを起動し、"スケッチ"→"ライブラリをインクルード"
→".ZIP形式のライブラリをインストール…"
- "sigfox-shield-arduino-master.zip"を選択

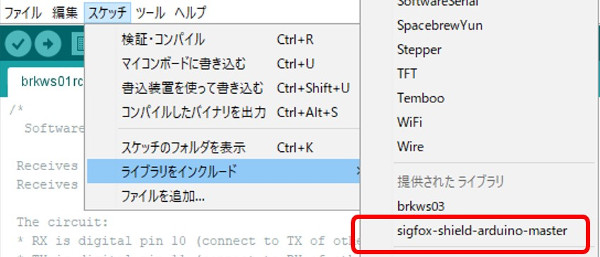

- "スケッチ"→"ライブラリをインクルード"メニュー内に [sigfox-shield-
arduino-master]が追加されていることを確認

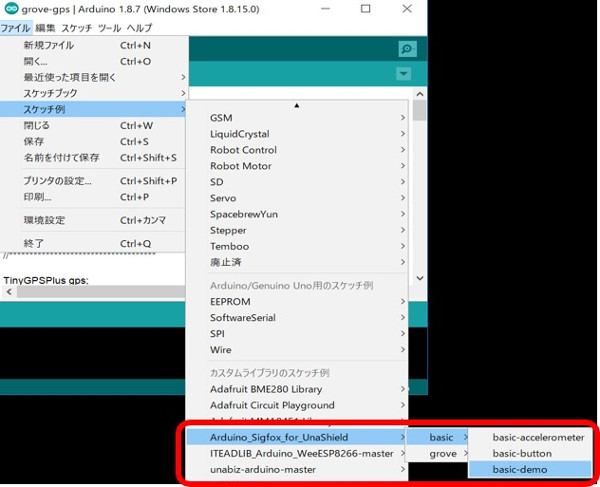

- "ファイル"→"スケッチ例"→"sigfox-shield-arduino-master"→"basic"
→"basic-demo"を選択（ソースコードが表示されます）

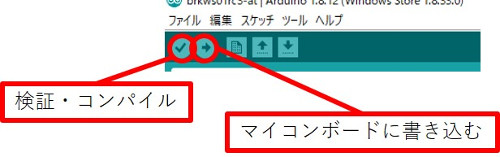

- 検証・コンパイルに成功したら、マイコンボードに書き込んでください。

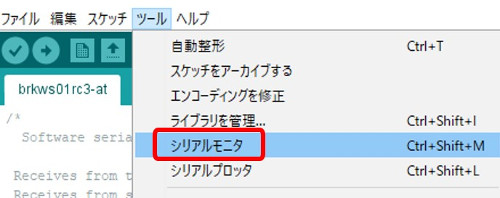

- ※"ツール"→"シリアルモニタ"で送信状況が確認できます。
Sigfoxのメッセージ
Sigfoxのメッセージには最大12バイト（16進数表記）のデータを含めることができます。先程送信したメッセージフォーマットを確認してみましょう。

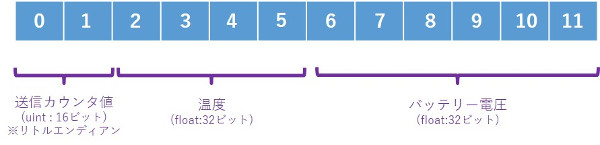

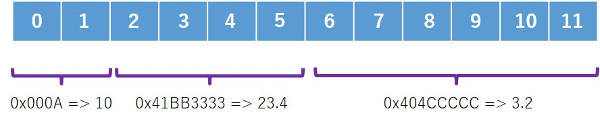

サンプルプログラム「basic-demo」で送信されるメッセージフォーマットは下記の通り
例）10回目の送信で、温度23.4度、電圧3.2Vの時
