SMK製Sigfox Breakout Board（EM-WF931-02F）を使ってみる

2019.12.10

SMKからSigfox Breakout Board（EM-WF931-02F）がリリースされています。


WF931というSigfoxモジュールをベースとした評価ボードで、SONYのSPRESENSEとピン互換があります。こちらにSPRESENSE Arduino用のサンプルコードもあるので、SPRESENSEをお持ちの人は簡単に試してみることができるでしょう。
ここでは、SPRESENSEを持っていない方（でも、Arduinoならあるよ）向けの使用方法をまとめます。

Devkitとしてデバイスを登録する

EM-WF931-02FもDevkitとして登録されていますので、こちらを参考に登録してもらえれば、1年間の無償回線※1 込みでお使いいただけます。

※1 2022年7月1日をもって、Devkit対応デバイスのDevkit登録（無償回線利用）が終了いたしました。
Sigfox回線をご利用の際には、Sigfox Buyにて有償回線をご購入ください。
Sigfox Buy お申込みからご利用開始までの流れはこちら

ハードウェア構成

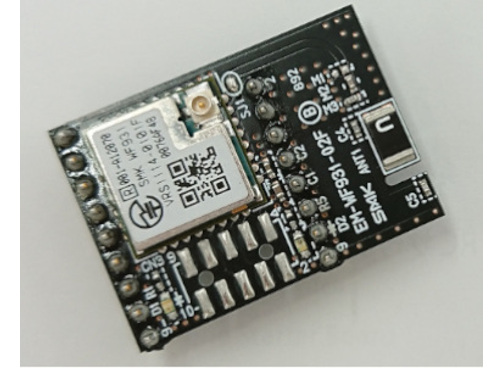

EM-WF931-02Fは、WF931モジュールとチップアンテナが内蔵されていますが、半田ジャンパーで外部アンテナに切り替えることも可能です。

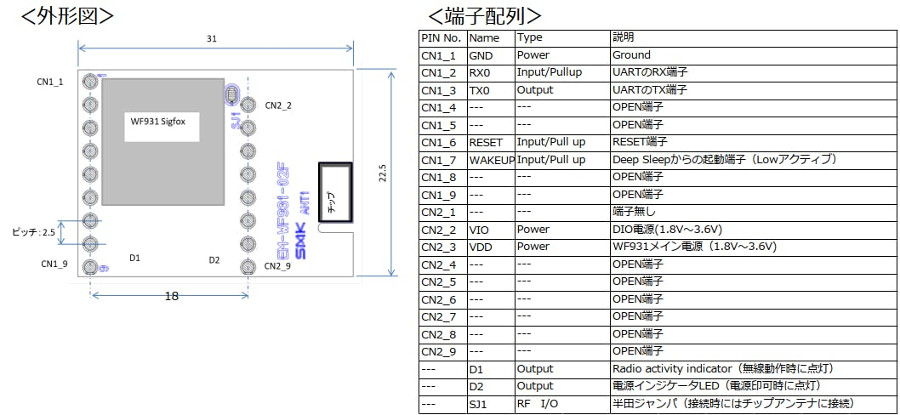

外観とピン配置は下図のようになっており、まず簡単に通信を確認するだけであれば、CN1_1（GND）とCN2_3（VDD）で電源供給、CN1_2（RX0）とCN1_3（TX0）でATコマンド制御、あとは、CN1_6（Reset）ピンに対して、起動時にリセットをかけた方が良いと思います。


Arduinoと接続

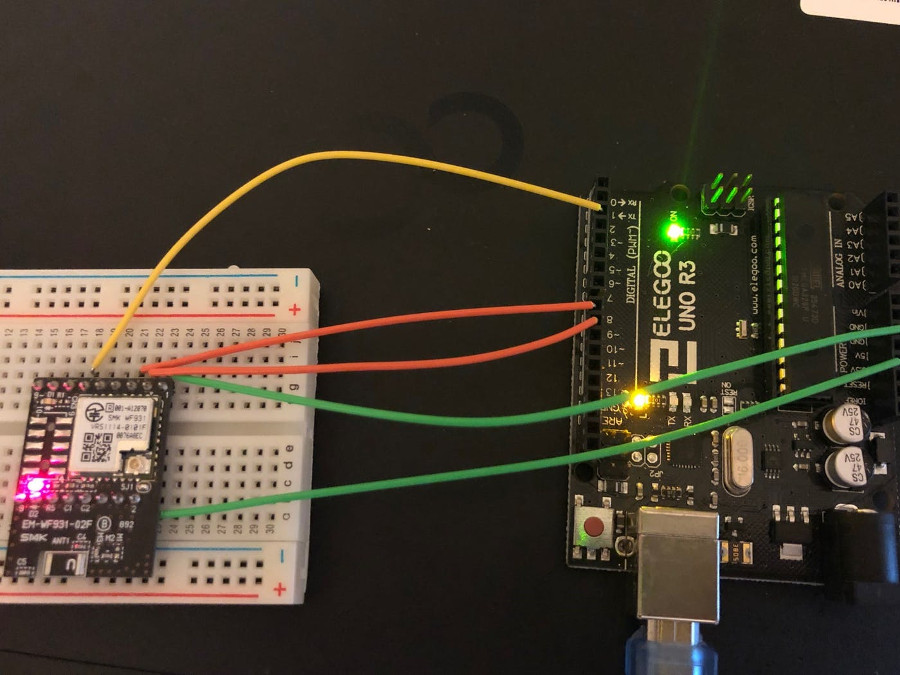

手持ちのArduino（ここではArduino Uno）と下図のように配線します。


参考に配線例を下記に示します。

EM-WF931-02FArduino Uno
CN1_1 GND
CN1_2（RX0） D9
CN1_3（TX0） D8
CN1_6（RESET） D2
CN2_3（VDD） V3.3

Arduinoスケッチサンプル

上記配線にあわせたサンプルスケッチは下記の通りとなります。Software Serialのポートやリセット用のPIN（PIN_RESET）に関しては、ご自身の配線にあわせて変更していただければ結構です。
このサンプルでは、デバイスIDとPACコードを表示、その後、メッセージをSigfoxクラウドに送信する例となっています。

WF931.c
#include  SoftwareSerial mySerial(8, 9); // RX, TX
#define PIN_RESET 2
void setup() {
  Serial.begin(9600); // PC-Arduino間のシリアル
  while (!Serial) {;}
  mySerial.begin(9600); // ソフトウェアシリアル(Arduino-EM-WF931-02F間)

  // Configure reset pin
  pinMode(PIN_RESET, OUTPUT);

  // Do reset
  digitalWrite(PIN_RESET, LOW);
  delay(1000);

  // Release reset
  digitalWrite(PIN_RESET, HIGH);
  delay(1000);
  result();

  atcommand("AT$ID?");
  atcommand("AT$PAC?");
  atcommand("AT$SF=0123456789ABCDEF");
}

void atcommand(String cmd){
  mySerial.write("0x00");
  delay(50);
  Serial.println(">" + cmd);
  mySerial.println(cmd);
  delay(100);
  result();
}

void result(){
  char c;
  if (mySerial.available()) {
    do{
      c = mySerial.read();
      Serial.write(c);
      if(c==0xFF){
        Serial.println("Error!");
        return;
      }
    }while(c!='\r');
    // for LF
    Serial.write(mySerial.read());
  }
}

void loop() {
  if (mySerial.available()) Serial.write(mySerial.read());
  if (Serial.available()) mySerial.write(Serial.read());
}

ATコマンドを投げる前に"0x00"を送ってあげるのが、この評価ボードのマナーなのかと思います。（定かではありませんが、0x00なしでは、ATコマンドを受け付けませんでした。）

ATコマンド例

EM-WF931-02FもSigfoxの標準的なATコマンドを受け付けるようですが、AT?コマンドは何も返してきませんでした。

ATコマンド内容
AT$ID? デバイスIDの取得
AT$PAC? PACコードの取得
AT$SB バイトメッセージ送信コマンド
AT$SF メッセージ送信コマンド

通信に成功すれば、SigfoxクラウドのDevice-Messages画面で受信メッセージを確認することができます。

EM-WF931-02Fの入手方法

フルタカパーツオンラインで取り扱いがあるようです。
