Sigfox CallbackとIBM Watson IoT連携（with Node-RED）

2018.10.25

Sigfox Callbackには、Custom Callback以外にAWS IoT、AWS Kinesis、Microsoft Azure Event hub、Microsoft Azure IoT hub、IBM Watson IoT Platformへの連携が用意されています。
ここでは、IBM Watson IoT Platformとの連携方法を記載します。

大まかな流れは、下記の通りとなります。

IBM Watson IoT PlatformでSigfoxクラウド連携用のAPIキーを生成
SigfoxクラウドでCallback設定

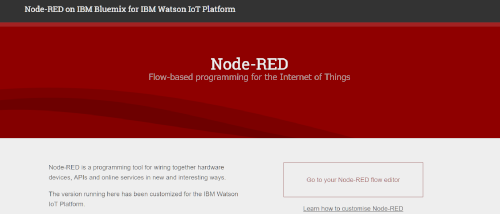

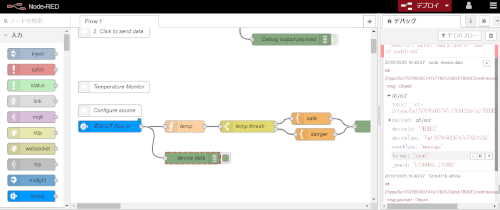

Node-REDでデータ確認

IBM Watson IoT Platformの設定

Internet of Things Platform Starterの立ち上げ

"Internet of Things Platform Starter"は、BluemixでNode-REDを使用してInternet of Things Platformアプリケーションを立ち上げることができるスタータキットとなっています。IBM Cloudのアカウントが必要ですが、ライト・アカウントとして、クレジットカード不要で、期間無制限でWatson含めた多数のAPIとサービスが無料で使えるアカウントが用意されています。
https://www.ibm.com/cloud-computing/jp/ja/lite-account/
こちらから、アカウント作成をしたうえで、次に進んでください。

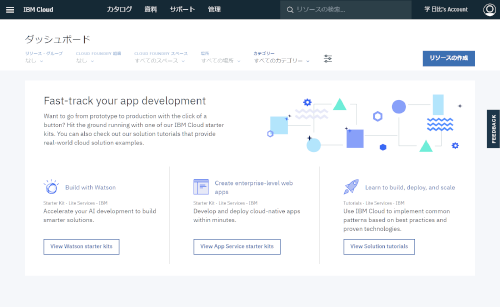

1.Bluemixコンソール（https://console.bluemix.net/）を開き、[リソースの作成]ボタンをクリックします。

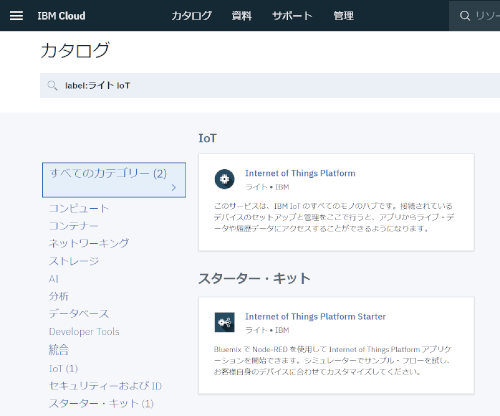

2.カタログでは、"Internet of Things Platform Starter"を選択してください。

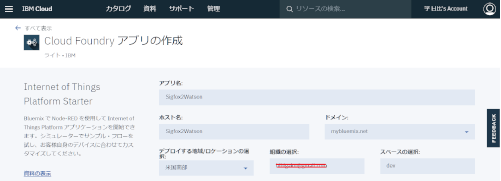

3.Internet of Things Platform Starterアプリケーションの初期設定では、アプリ名（今回はSigfox2Watson）を入力してください。デプロイする地域はアプリの豊富さからも米国南部を選びました。

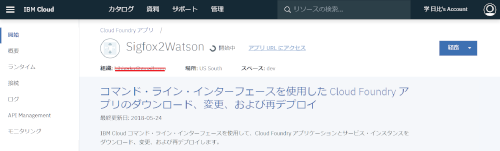

4.アプリの立ち上がりには数分かかります。

Watson IoT PlatformでAPIキーを作成

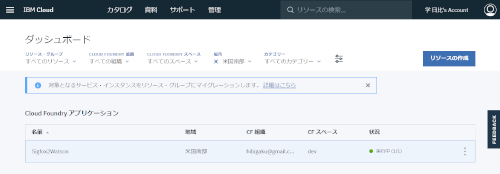

左上のメニューアイコンをクリックし、[ダッシュボード]を選択すると作成されたアプリケーションおよびサービスの一覧が表示されます。

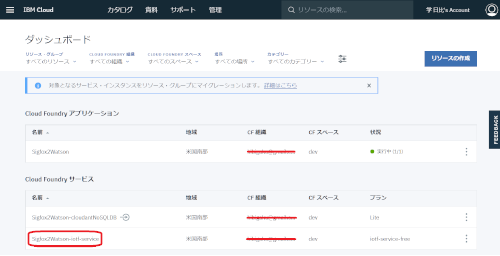

Cloud Foundryサービスの一覧にある[アプリ名]-iotf-serviceという名前のものがWatson IoT Platformとなります。名前部分をクリックするとサービス画面が表示されます。

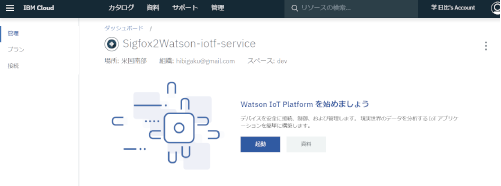

1.[起動]ボタンをクリックします。

2.IBM Watson IoT Platformが立ち上がります。
左上のメニューアイコンから、[アプリ]メニューをクリックします。

3.右上の[+ APIキーの作成]ボタンをクリックします。

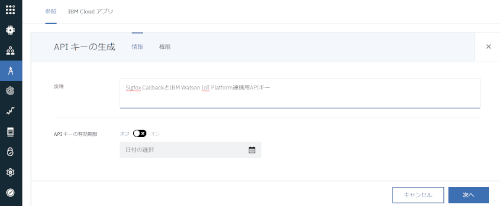

4.APIキーの情報として説明文を入力し、[次へ]ボタンをクリック

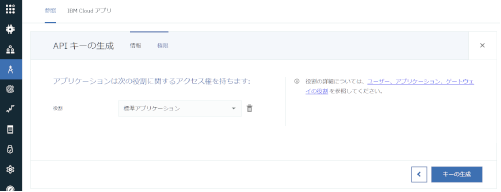

5.権限設定では、"標準アプリケーション"を選択して、[キーの作成]ボタンをクリックしてください。

6.APIキーが生成されます。このAPIキーは、SigfoxクラウドとのCallback設定で使いますのでコピーしておきましょう。

Sigfoxクラウドの設定

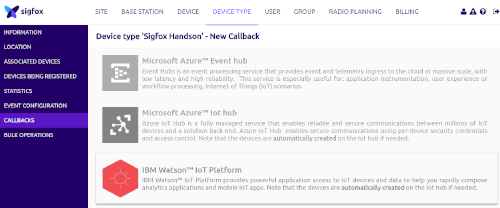

Sigfoxクラウドでは、IBM Watson IoT Platformと連携したいDEVICE TYPEを選択し、左メニューのCALLBACKSから、[New]ボタンをクリックします。複数のCallbackパターンがリスト表示されているので、"IBM Watson IoT Platform"を選択します。

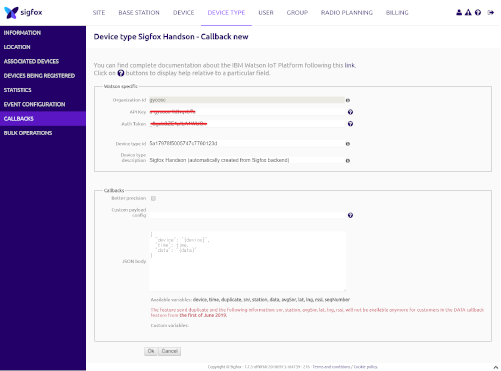

Sigfox：Callback設定（Watson IoT Platform）

Watson IoT PlatformとのCallbackで必要な設定は、API KeyとAuth Tokenです。この2つは、上述のWatson IoT Platformで作成したAPIキー情報からコピー&ペーストしてください。

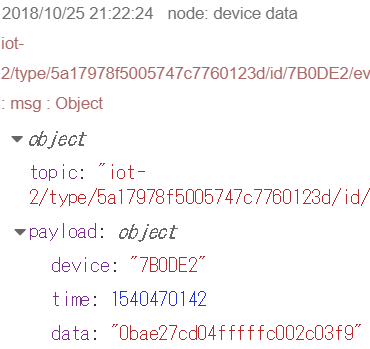

あとは、CallbackするJSON bodyを定義します。今回は、デバイスIDと受信時刻、データペイロードを送りますので、下記JSON文を入力してください。

sigfox_callback.json

{ "device": "{device}", "time": {time}, "data": "{data}" }

最後に、[OK]ボタンをクリックすると終了です。これで、SigfoxデバイスからのデータがIBM Watson IoT Platformに転送されるようになりました。

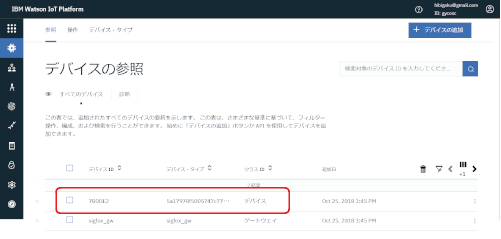

Watson IoT Platform側でデバイスメニューを確認します。Sigfoxクラウドで1つのデバイスタイプに対し、複数のデバイスを登録していた場合も、各デバイスからデータが送信され始めると、自動的にWatson IoT Platfrom側のデバイスが追加されます。
