Sigfox Sens'it SDKで簡単IoT組み込み開発（2）

2018.02.05

はじめに、前の投稿を見て、Sens'it SDKのダウンロード、GNU Arm Embedded Toolchain（gcc-arm-none-eabi）とdfu-utilのインストールをしておいてください。
ここ（2）からは、Sens'itを開発PCと接続し、Sens'itのUpgrade及びFirmwareの開発、書込み、動作確認方法を説明します。

Sens'it Upgrade

開発するファームウェアをSens'it上で動かすためには必ずUpgradeが必要です。これをせず、ファームウェアの書込みを行うと、Sens'itのメモリを壊してしまい、2度と元に戻らないみたいです。

  1. Sens'itとPCを付属のUSBケーブルで接続
  2. Sens'itをブートローダーモードにする
  3. PCのTerminalから"make upgrade"を叩く

上記2.3.についてですが、

Sens'itをブートローダーモードにする

Sens'itのボタン操作でブートローダーモードにしますが、ボタンは若干押しにくいので、ペンのようなものでやられることをお奨めします。

  1. Sens'itの全面中央にあるボタンを4回連続で押します。
    ->Sesn'itのUSBコネクタ部分のLEDが白点滅します
  2. すかさず、中央ボタンを長押しします。
    ->中央ボタンのところとUSBコネクタ部分のLEDが、準にゆっくり白点灯します。

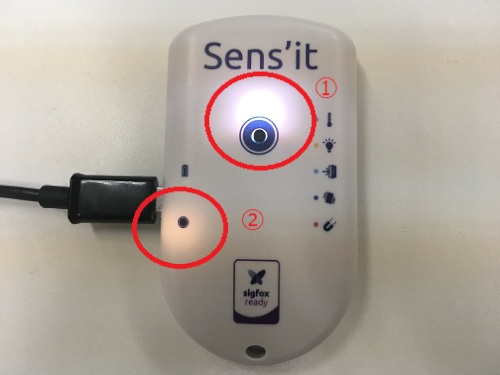

成功したときは、下の写真のようになっているはずです。①→②の順に点灯します。


PCのTerminalからmake upgrade

前の投稿のSens'it SDKダウンロードでダウンロードしたZIPファイルを解凍したディレクトリ（Makefileのあるところ）に移動し、Terminalで

> sudo make upgrade

コマンドを入力してください。
成功した場合は、LEDが緑点灯します。既にupgrade済みの場合は青点灯します。

C言語ソース編集

ここでようやく、ソースコードを編集し、独自のファームウェアを開発します。
まずは、Sens'it SDKのsrcフォルダにあるmain.cファイルを見てみます。

#include "sensit_api.h" #include "click.h" #include "battery.h"
int main()
{
    /* Start of variables declaration */

    u8 click;

    /* End of variables declaration */


    /* Start of initialization */

    /* Enable button */
    SENSIT_API_button_init(TRUE);

    /* Check the battery level at initialization */
    BATTERY_check(BATT_INIT_LEVEL);

    /* End of initialization */

    while (TRUE)
    {
        /* Start of application execution loop */

        if (WhoWakeMe == SRC_BUTTON)
        {
            /* The button was pressed, start count click */
            click = CLICK_count();
            if (click == 4)
            {
                /* Reset the device with a quadruple click */
                SENSIT_API_reset();
            }
        }


        /* Add your applicative code here */


        /* Put the device in deep sleep mode */
        SENSIT_API_sleep(MAX_SLEEP_DURATION);

        /* Check the battery level is not too low */
        BATTERY_check(BATT_LOW_LEVEL);

        /* End of application execution loop */
    }
}

初期化の後、whileループが回っている感じで、Arduinoでの開発イメージに近いですね。
ここで/*Add your application code here*/と書かれているところに自身のコードを埋め込んでいくことになりそうです。
ちなみに、SENSIT_API_sleep(MAX_SLEEP_DURATION);では、スリープ時間を指定せず、とにかく、ずーっと寝てろってことです。もし、定期的にセンサデータを取得し送信したければ、ここの引数に実際のスリープ時間（秒）を入れることになります。
あとは、if (WhoWakeMe == SRC_BUTTON)のところですが、ずーっと寝ているSens'itを起こしてあげるトリガを決めています。この場合はSRC_BUTTONなので、「ボタンが押されたら起きましょう」ということになります。その後、CLICK_count()でボタンが押された回数を取得して、「4回」なら、APIをリセットします。この4回というのが、先に書いたブートローダーモードのボタン4回押してねという話につながりそうです。
大体のテンプレートの意味が分かったところで、/*Add your application code here*/のところにカスタムコードを書いていきます。

温度・湿度・照度のデータを取得するプログラム

今回は、温度・湿度・照度のデータを取得し、Sigfoxネットワークに送信するプログラムを作ってみます。

Sigfoxデータ送信

Sigfoxの場合、最大12バイトのペイロードを送るというルールがあるので、それ以下のサイズの送信データ配列とセンサー情報を取得する関数、そして、Sigfox送信用の関数を使います。

  /* Add your applicative code here */
        u8 payload[10];
        u8 customer_response[8];
        get_temp_humid_light(payload);

        SENSIT_API_send_sfx_frame(SFX_RC3,RED,payload,10,customer_response,3,FALSE);

        /* Put the device in deep sleep mode */
        //SENSIT_API_sleep(MAX_SLEEP_DURATION);
        SENSIT_API_sleep(300);

ここで、SENSIT_API_send_sfx_frame()関数がデータ送信用のAPIです。日本では第1引数をSFX_RC3としておいてください。第2引数は送信時に点滅させるLEDの色、第3、第4引数に送信するデータ配列とその長さを指定。第5引数以降は、下り受信時の話なので、とりあえずは、上記のままで結構です。
その後、SENSIT_API_sleep(300)で、300秒間（5分間）寝てもらいます。つまり、5分後に戻ってきます。
Sens'it SDKのAPIドキュメントは、SDKダウンロード先のdoc\doxygen\index.htmlにありますので、見てみてください。

温度・湿度・照度取得

get_temp_humid_lightという関数を作ってみます。

void get_temp_humid_light(u8* payload)
{
    /* 温度センサーアクティブ */
    SENSIT_API_temp_sensor_mode_active();
    /* 照度センサーアクティブ */
    SENSIT_API_light_sensor_mode_active(LIGHT_SENSOR_SETTING_GAINx1);

    SENSIT_API_sleep(20);

    /* 温度・湿度取得 */
    s16 temp = 0;
    u16 humid = 0;
    SENSIT_API_temp_sensor_measure(&temp, &humid);

    union {
        float v;
        u8 c[4];
    } t;
    t.v = ((float)temp) / 8.0;

    union {
        u16 v;
        u8 c[2];
    } h;
    h.v = humid / 2;

    /* 照度取得 */
    u16 light_ch0 = 0;
    u16 light_ch1 = 0;
    SENSIT_API_light_sensor_measure(&light_ch0, &light_ch1);

    union {
        u16 v;
        u8 c[2];
    } l0;
    l0.v = light_ch0;

    union {
        u16 v;
        u8 c[2];
    } l1;
    l1.v = light_ch1;

    payload[0] = t.c[0];
    payload[1] = t.c[1];
    payload[2] = t.c[2];
    payload[3] = t.c[3];
    payload[4] = h.c[0];
    payload[5] = h.c[1];
    payload[6] = l0.c[0];
    payload[7] = l0.c[1];
    payload[8] = l1.c[0];
    payload[9] = l1.c[1];

    /* 温度センサースリープ */
    SENSIT_API_temp_sensor_mode_sleep();

    /* 照度センサースリープ */
    SENSIT_API_light_sensor_mode_sleep();

    return;
}

（コードをわかりやすくするため、エラー時は、何もせずにFALSEを返しています。）
大まかな流れは、

  1. 各センサーをアクティブにする
    SENSIT_API_temp_sensor_mode_active：温湿度センサー
    SENSIT_API_light_sensor_mode_active：照度センサーアクティブ
  2. センサーデータ取得
    SENSIT_API_temp_sensor_measure：温度・湿度
    SENSIT_API_light_sensor_measure：照度
  3. センサーをスリープにする
    SENSIT_API_temp_sensor_mode_sleep：温湿度センサー
    SENSIT_API_light_sensor_mode_sleep：照度センサー
    あとは、ペイロード用のデータ配列に入れておきます。

これで、完成です。Sens'itに書き込んでみます。

コンパイル

その前に、コンパイルしないといけないので、必要に応じMakefileを編集し、makeコマンドを叩いておきます。

Sens'itへの書込み

書込みの際は、毎回、ブートローダーモードにしないといけません。
上にも書いていますが、念のため、もう一度書いておきます。

  1. Sens'itの全面中央にあるボタンを4回連続で押します。
    ->Sesn'itのUSBコネクタ部分のLEDが白点滅します
  2. すかさず、中央ボタンを長押しします。
    ->中央ボタンのところとUSBコネクタ部分のLEDが、準にゆっくり白点灯します。

あとは、

> sudo make prog

コマンドを叩けば、Sens'itにファームウェアが書き込まれます。

以上！
しばらくすると、LEDが赤色に点滅し、データが送信されていることが確認できます。

次回は、Sigfoxクラウドでデータが受信できたかを確認する方法を説明します。
