Sigfox IoT Agency Platformで簡単ダッシュボード

2019.01.21

  • IoT Agency Platfromは2020年12月31日をもってサービス終了予定となります。
  • GitHubリポジトリは引き続きご利用いただけます。

SigfoxからIoT Agency PlatformというIoTプラットフォームがβ版ですがリリースされています。
https://try.iotagency.sigfox.com

このプラットフォームを使えば、Sigfox Callbackと連携したダッシュボードが簡単に作成できるだけではなく、Sigfox Web APIやWebhook、MQTTなどとの接続も可能になるようです。
デモアプリケーションや教育用として手軽にお使いいただけると思います。

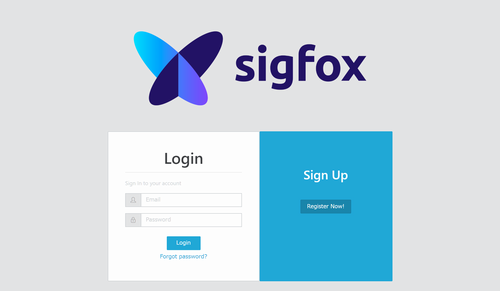

ユーザ登録 / Login

IoT Agency Platformのユーザ登録およびログインができます。ユーザ登録もメールアドレスとパスワードだけで良いのでクレジットカードの登録や、個人情報の入力も少なく始められます。

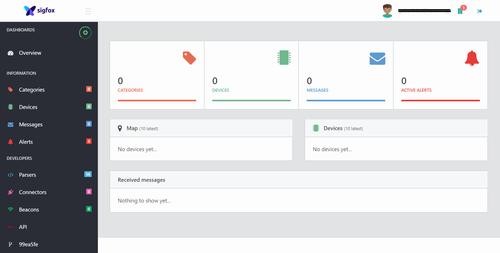

Loginに成功すると下図の画面となります。


API作成(Callback設定)

まずは、Sigfoxデバイスと接続できるようにSigfox Backend CloudでCallbackを設定します。

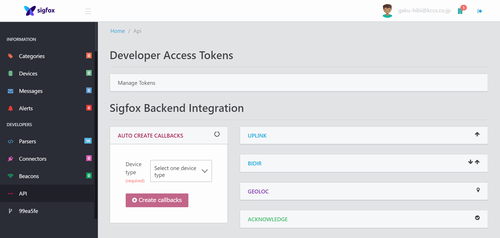

左メニューからAPIメニューを選択してください。


この画面には、Callback内容が表示されるので、その内容をSigfox Backend Cloudに設定するだけで自動的に接続されます。

Developer Access Tokenを作成

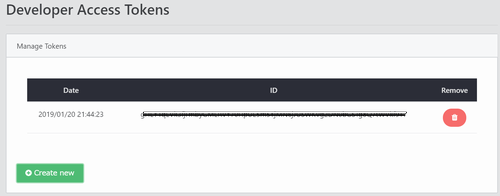

Developer Access Tokenの下に「Manage Tokens」をクリックして、Tokenを作成します。[Create New]ボタンをクリックしてください。


64文字のTokenが作成されます。このTokenがSigfox Backend Cloudとの連携に必要なTokenとなります。

Callback設定

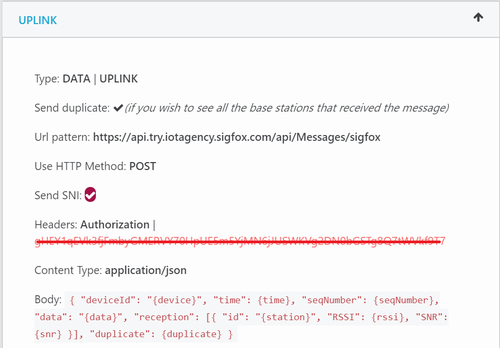

UPLINKをクリックすると下図のように、Callback設定項目が表示されます。

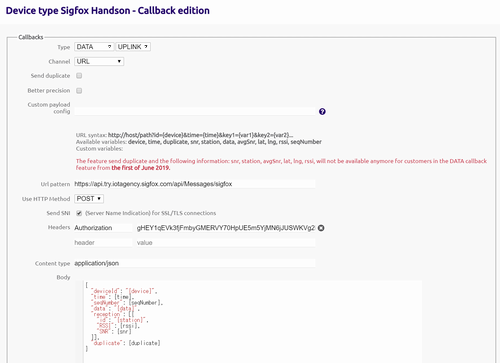

これらをSigfox Backend Cloudで、今回連携したいDevice Typeに対し、新たなCallbackとして設定します。

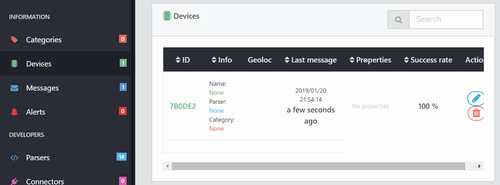

その後、DeviceからMessageを送信すると、Devices画面に自動的にDeviceが登録されます。

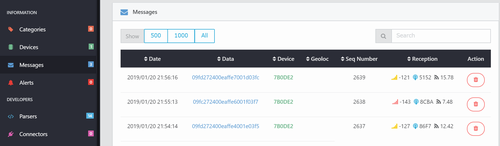

Messages画面にも送信されたメッセージが表示されます。


Parserを作成

メッセージのペイロードは、16進表記の数字文字の羅列にしか過ぎないので、ダッシュボード表示のために、ペイロードをパースします。

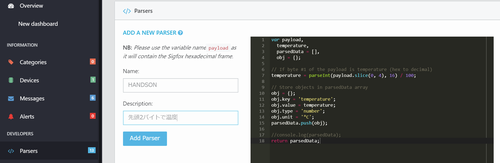

左メニューからParsersメニューを選択して、新たなパーサーを作成します。


今回は、HANDSONという名前にし、テンプレートで用意されているスクリプトを一部変更します。ちなみに今回のスクリプトは下記の通りです。

handson.js
        var payload,
        temperature,
        parsedData = [],
        obj = {};

      // If byte #1 of the payload is temperature (hex to decimal)
      temperature = parseInt(payload.slice(0, 4), 16) / 100;

      // Store objects in parsedData array
      obj = {};
      obj.key = 'temperature';
      obj.value = temperature;
      obj.type = 'number';
      obj.unit = '°C';
      parsedData.push(obj);

      //console.log(parsedData);
      return parsedData;


今回は、仮に27.58℃という温度センサの値を100倍し、2758とし、2バイト整数値としてデバイスからメッセージを送っているという例を元に説明しますので
temperature = parseInt(payload.slice(0, 4), 16) / 100;では、ペイロードの0文字目から4文字分を抜き取り16進数から10進変換を行った後、100で割ることにより、元の温度(27.58℃)を取得できるようにしています。
また、obj配列のkeyに'温度'というキーを設定しています。
[Add Parser]ボタンをクリックすると、Parserが作成されます。

ParserをDeviceに紐づける

作成したParserをDeviceに紐づけることにより、Deviceから送信されたメッセージのペイロードを、先ほどのParserスクリプトでパースすることができるようになります。
Deviceメニューの該当デバイスの編集ボダン(青色のペンボタン)をクリックし、右側に表示されたInformationのParser項目に、先ほど作成したParser名を選択し、Updateボタンをクリックします。


Dashboardの作成

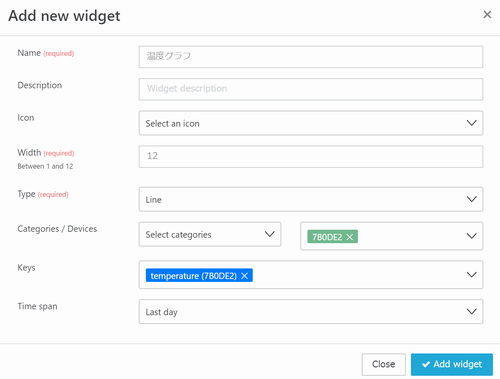

左メニューの(+)ボタンをクリックすると、新たにDashboardが作成されます。次に、作成したDashboardを選択し、[Add widget]ボタンをクリックします。


Widgetの設定は、作成したいグラフ内容にあわせて自由に設定してください。


この例では、Device ID #7B0DE2の温度(temperature)を線グラフとして作成します。

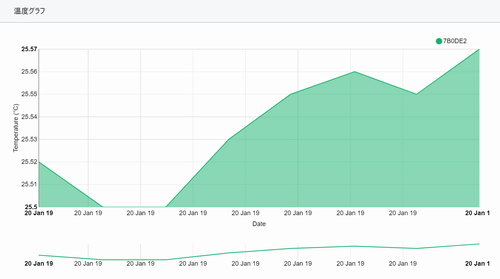

[Add widget]ボタンをクリックすると、下図のような線グラフが表示されます。
